I-ROBO
구조 및 특징

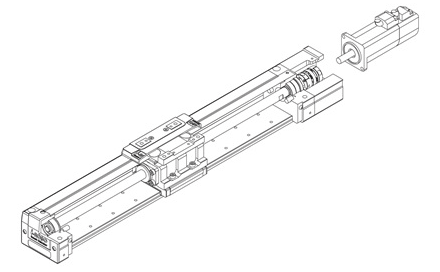

SAN 45 / SAN 65
▶ LM Guide
- 레일과 블록에 정밀 연삭 가공
- 2조열의 전동면을 볼이 회전, 순환하여 블록에 조립 된 핸드캡을 통해 불열을 순환
- 광폭타입으로 모멘트에 대한 강성 증가
- 부식방지를 위한 스텐레스 재료
- 볼 탈락을 방지하기 위해 순환부 중심에 리테이너가 있음
▶ Ball Screw (정밀 전조 Φ12)
- 연산 Nut 채용하여 고 정밀 저소음 실현
- 볼을 2.5미크론 단위로 클리런스 조정하여 정밀도를 높임
- 내부 볼 순환방식으로 DN치를 높여 고속 주행이 가능 함
- 고품질 열처리 기술로 내구성이 우수 함
▶ 방진 Cover 구조
- 방진용 Steel Cover 채용으로 이물질이 본체 내부로 유입 되는 것을 방지하여, 제품 수명 및 Maintenance주기가 길어진다.
▶ 예압형 Angular Contact Ball Bearing
- 예압형 앵귤러 볼 베어링을 사용하여, 축 방향 강성 및 위치 정밀도를 높임

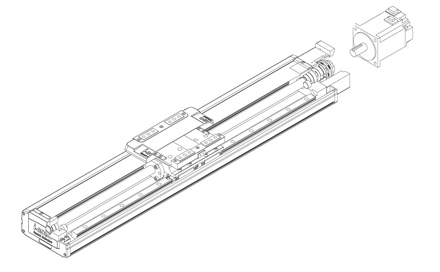

SAN 100 / SAN 150
▶ LM Guide
- 레일과 블록에 정밀 연삭 가공
- 2조열(SAN 100) 및 4조열(SAN 150) 전동면을 볼이 회전, 순환하여 블록에 조립 된 핸드캡을 통해 불열을 순환
- 광폭타입으로 모멘트에 대한 강성 증가
- 부식방지를 위한 스텐레스 재료
- 볼 탈락을 방지하기 위해 순환부 중심에 리테이너가 있음
▶ Ball Screw (정밀 전조 Φ12)
- 연산 Nut 및 축을 채용하여 고 정밀 저소음 실현
- 볼을 2.5미크론 단위로 클리런스 조정하여 정밀도를 높임
- 내부 볼 순환방식으로 DN치를 높여 고속 주행이 가능 함
- 고품질 열처리 기술로 내구성이 우수 함
▶ Zero Backlash Disk Coupling
- 비틀림 강성이 커 고 정밀 위치 제어가 가능
- 클램프 형을 사용하여 Motor 조립이 간편
- 낮은 관성으로 소형 Motor 적용이 용이
▶ Pulley 및 Timing Belt
- 2개의 Pulley와 Timing Belt로 구성
- Tenshion Guide BRG으로 장력 조절하여 Belt 탈주 및 장력 풀림 방지
